Le menu "Action" :

Ce menu n'est actif que lorsqu'au moins un objet est sélectionné.
Certains sous-menus (Alignement, Distribuer, Grouper) ne sont actifs que si plusieurs objets sont sélectionnés.
Comme son nom l'indique, il permet de déclencher une action sur les objets sélectionnés :
- Dupliquer les objets sélectionnés.
- Dupliquer et déplacer les objets sélectionnés.
- Réaliser un effet de miroir horizontal ou vertical.
- Pivoter les objets "Rotation..."
- Faire une symétrie par rapport à un axe.
- Aligner les objets sélectionnés
- Distribuer les objets sélectionnés
- Effectuer un changement d'échelle des objets sélectionnés "Echelle...".
- Ajouter la longueur et la surface des objets sélectionnés sous forme de textes dans le dessin.
- Grouper ou dégrouper les objets sélectionnés.
- Verrouiller ou déverrouiller des objets.
- Réaliser des parallèlles paramétrées.
- Hachurer les objets. Fonctionne avec des sélections multiples
- Remplir les objets avec une texture "Textures...". Fonctionne avec des sélections multiples
- Couper et/ou prolonger les lignes avec d'autres objets.
- Couper et/ou prolonger des lignes entre elles.
- Diviser des objets.
- Convertir les objets sélectionnés en lignes.
- Convertir les objets sélectionnés en polygones.
- Modifier la hiérarchie des objets en "envoyant derrière" ou en "amenant devant" les objets sélectionnés.

Ce menu existe également sous forme d'un menu contextuel que l'on peut afficher à l'aide d'un clic droit lorsque l'outil "Flèche" est sélectionné.

Menu "Action" - Item "Dupliquer et Déplacer..." : Duplication et déplacement paramétré :

Cette commande et ce dialogue permettent d'effectuer des duplications multiples avec déplacements.
Les déplacements peuvent se faire suivant une direction, deux directions ou bien en circulaire, il suffit de choisir l'onglet correspondant.
Ici, l'onglet "Une direction" est actif :
On peut soit commencer par le déplacement "Déplace et duplique" ou bien commencer par la duplication "Duplique et déplace".
Une fois ce choix fait, il suffit de renseigner le dialogue en indiquant le déplacement suivant x et suivant y et le nombre de duplication dans le champ "fois.
On peut bien sûr ne réaliser qu'un déplacement.

Si le bouton "A nouveau" est coché, le dialogue est réaffiché après l'opération ce qui permet d'en effectuer plusieurs à la suite plus facilement.

Menu "Action" - Item " Rotation..." : Pour pivoter les objets sélectionnés :

Grâce à cette commande et ce dialogue ci-contre, vous pouvez faire pivoter les objets sélectionnés de l'angle indiqué.
Les rectangles et les ovales sont transformés en polygones.
Vous avez le choix d'effectuer la rotation indépendamment pour chaque objet ou bien globalement tous ensemble.

Menu "Action" - Item " Echelle..." : Pour effectuer une mise à l'échelle des objets sélectionnés :

Avec cette commande vous pouvez effectuer une mise à l'échelle des objets sélectionnés.
Il suffit de rentrer les valeurs multiplicatives des x et y, et les positions et les dimensions des objets sélectionnés seront multipliées par ces valeurs.
Pour réduire les objets, il suffit de rentrer des valeurs inférieures à 1.
Vous avez la possibilité de modifier ou non la taille des textes en même temps.

Menu "Action" - Item " Parallèles..." : Dessin de parallèles avec paramétrage :


Cette commande provoque l'affichage du dialogue ci-contre, qui permet de définir le sens des parallèles "dedans/gauche" ou "dehors/droite", leur nombre et leur écartement.
L'action s'appliquera à tous les objets sélectionnés.

Menu "Action" - Item "Hachures..." : Hachurage paramétré des objets :

Ce dialogue permet de définir la hachure, c'est à dire, l'angle et l'espacement des lignes, et si il s'agit d'une hachure simple ou double (lignes perpendiculaires).
En fonction des modifications des paramètres, la hachure dans le carré du dialogue est instantanément mise à jour.
Comme pour les autres objets, vous pouvez ensuite changer leurs attributs, épaisseur, couleur, pointillé.
RealCADD permet des hachurages complexes si des objets sélectionnés se recouvrent. Voir l'exemple ci-après, le résultat est obtenu avec une seule commande Hachurage.
Vous pouvez également hachurer des surfaces délimitées par des lignes jointes.

Menu "Action" - Item "Textures..." : Remplissage d'objets avec une texture :

Dans RealCADD, les textures fonctionnent comme les hachures, sélectionnez les objets à remplir, puis choisissez la texture à l'aide de ce dialogue.
Le remplissage de polygones complexes ou des splines avec une texture complexe peut requérir un temps de calcul de quelques secondes.

Menu "Action" - Item "Couper lignes avec objets..." : Découpage et prolongation de lignes par rapport à un objet :

Cette commande très puissante permet de couper et supprimer les portions de lignes intérieures "dedans" ou extérieures "dehors" à un objet de référence et de prolonger les lignes sur cet objet, bouton "avec prolongation" coché.
Cette commande peut s'appliquer soit uniquement sur les lignes sélectionnées, soit sur toutes les lignes.
L'objet de référence est soit un rectangle, un ovale, un arc ou un polygone. Il doit faire partie de la sélection pour être choisi.

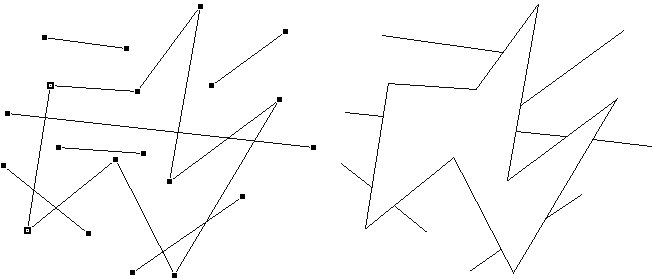

L'exemple ci-dessous est réalisé avec l'option "Coupe et efface lignes dedans", "Les lignes sélectionnées" et l'option "avec prolongation".

Avant                                                                         Après

Menu "Action" - Item "Couper lignes avec lignes..." : Coupures et/ou prolongation de lignes entre elles :

Avec cette commande qui n'agit que sur les lignes, on peut :
- Couper seulement.
- Prolonger seulement.
- Couper et prolonger.
et appliquer cette commande sur :
- toutes les lignes sélectionnées entre elles.
- ou bien toutes mais seulement par rapport à la dernière délectionnée.
Aucune portion de lignes n'est supprimée par cette commande.
Dans l'exemple ci-dessous, on a appliqué "Couper et prolonger" et "Toutes avec la dernière sélectionnée". La ligne plus épaisse a été la dernière sélectionnée.

Avant                                                        Après





Menu "Action" - Item "Diviser..." :
Cette commande vous permet de diviser ou découper les objets sélectionnés en parties de longueurs égales.
Certains objets seront transformés en polygone par cette commande.
