Utilisateurs de PowerDraw/PowerCADD,

Nous vous annonçons la disponibilité d'un additif externe destiné aux Bureaux d'études B.A..

Cet additif comporte 6 outils de coffrage, 4 outils de ferraillage et 2 outils pour les prédalles ou dalles.

Outil 'Repérage de poutres' : A chaque utilisation le numéro est incrémenté. Un dialogue permet de fixer la taille des losanges et le numéro.

Outil 'Repère de niveau' : Pour les coupes, cet outil permet de côter en altitude. Un dialogue permet de fixer le premier niveau puis à partir du deuxième offre la possibilité de calculer chaque niveau par rapport au premier en fonction de l'échelle courante.

Outil 'Trou' : pour le pochage rapide des trémis avec juste un 'clic tiré laché' sur 2 points opposé du trou. Décalage automatique par rapport aux points cliqués.

Outil 'Chaînage parpaings' : Même fonctionnement que l'outil 'Trou'.

Outil 'Repère de coupes' : Un 'clic tiré laché' suffit avec cet outil pour obtenir un repère de coupe. Un dialogue permet de choisir le numéro ou la lettre du repère.

Outil 'Repérage paramétré' : Cet outil permet de placer d'un clic des repérage de poteaux, linteauxÉ. Un dialogue permet de choisir le texte devant et après le chiffre. Il est bien sûr possible d'avoir ou non un texte avant ou après le chiffre. A chaque utilisation le chiffre est incrémenté.

Outils 'Ferraillage' : En fonction des paramètres entrés dans un dialogue, chaque outil permet très simplement de dessiner automatiquement l'acier de la forme correspondant à son icône, avec ou sans aciers filants, puis d'avoir le façonnage de l'acier.

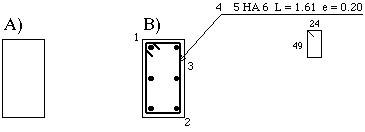

Exemple :

Pour passer du dessin A) au dessin B), il a suffit de :

- sélectionner l'outil 'Cadres' avec la touche Option enfoncée pour faire apparaitre le dialogue optionnel.

- renseigner le dialogue : à savoir donner le nombre de cadres, leur diamètre, leur espacement, l'enrobage, le nombre d'aciers filants horizontaux et verticaux.

- cliquer en 1, tirer et lacher en 2, pour avoir le dessin du cadre et des aciers filants.

- cliquer en 3, tirer et lacher en 4, pour avoir le repérage des cadres.

Outil 'Calepinage prédalles' : Cet outil permet de faire des calepinages de prédalles très simplement. Uniquement pour les zones rectangulaires. Après avoir paramétré l'outil via le dialogue optionnel, il suffit de trois clics pour avoir le dessin complet de calepinage de la zone. Dessin des prédalles automatiques avec repère de pose, numérotation automatique, cotation.

Outil 'Ferraillage prédalles/dalles' : Outil complémentaire du précédent. Fonctionnement similaire, renseignement du dialogue optionnel et trois clics ont suffit pour obtenir le dessin de droite à partir de celui de gauche.
